problem link：https://hdlbits.01xz.net/wiki/Exams/ece241_2014_q7b

Background

从频率为1000Hz的时钟中得到频率为1Hz的信号(OneHertz)，它用来驱动一系列时/分/秒计数器的使能信号(Enable signal)以此创建一个数字时钟墙(digital wall clock)。因为需要时钟每秒计数一次，OneHertz信号必须每秒准确地断言一个周期(周期为1秒，且每周期只能翻转一次)。

Problem Description

用BCD计数器和少许其它的门构建分频器(frequency divider)。并且输出你所使用的BCD计数器的使能信号。(c_enable[0] for the fastest counter, c_enable[2] for the slowest)

如下的BCD计数器已经提供给你，Enable为高电平计数器才能正常工作，Reset为同步高电平置位0；

module bcdcount (
	input clk,
	input reset,
	input enable,
	output reg [3:0] Q
);

你设计的电路中所有的计数器必须直接使用相同的1000Hz时钟信号。

Template

module top_module (
    input clk,
    input reset,
    output OneHertz,
    output [2:0] c_enable
);


First Try

answer

module top_module (
    input clk,
    input reset,
    output OneHertz,
    output [2:0] c_enable
);
    reg [3:0] Q0,Q1,Q2;
    /************ BCD十进制,当Q=1001时使能-->十倍频 ***************/
    assign c_enable[0] = 1'b1;						// 让第一个计数器全速计数
    assign c_enable[1] = Q0[3] & Q0[0];				// 第二计数器计数周期是第一个的10倍
    assign c_enable[2] = Q1[3] & Q1[0]; 			// 第二计数器计数周期是第二个的10倍
    assign OneHertz = Q2[3] & Q2[0];
    bcdcount counter0 (clk, reset, c_enable[0], Q0);
    bcdcount counter1 (clk, reset, c_enable[1], Q1);
    bcdcount counter2 (clk, reset, c_enable[2], Q2);
endmodule

result❌

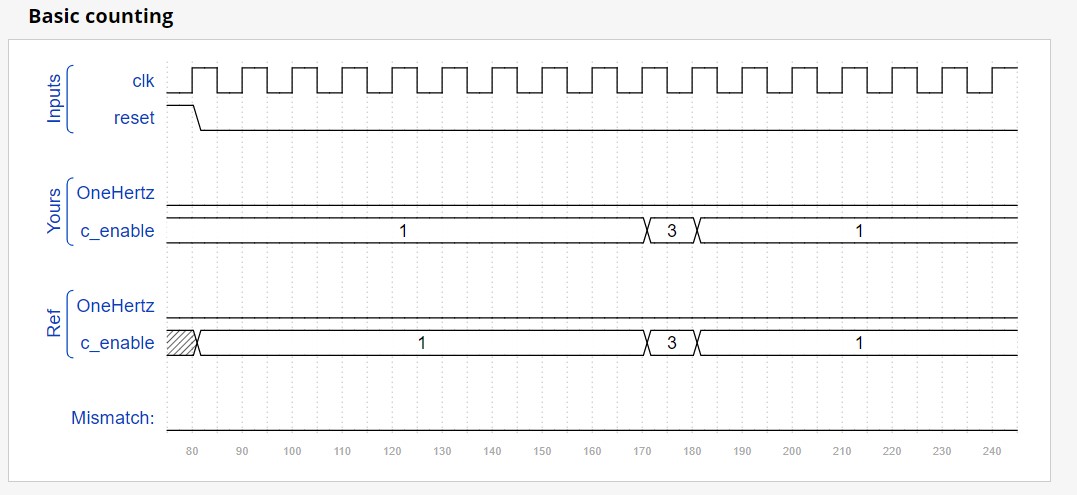

在计数0-10的时候是正确的

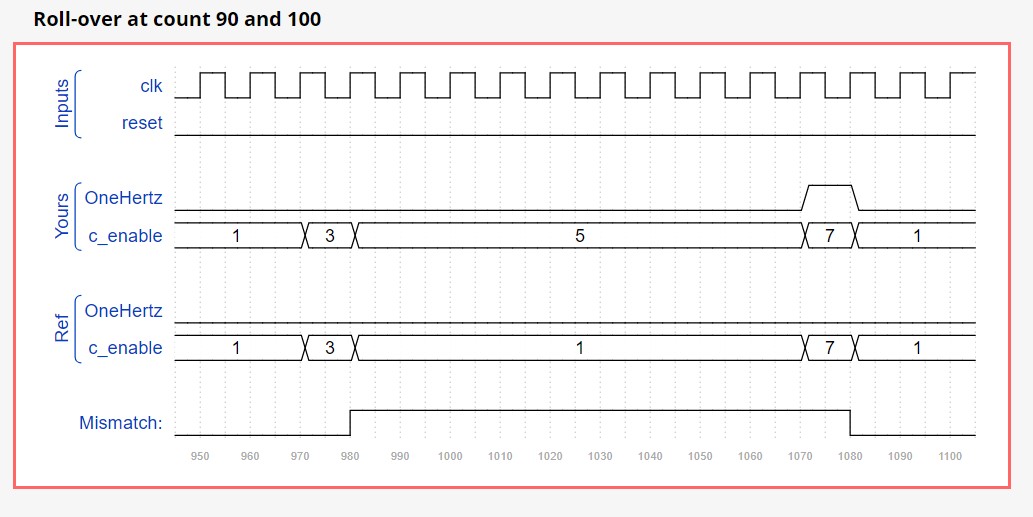

• 在计数90-99的时候: c_enable[2]本该为0却变为了1，导致输出c_enable=5=3’b101;

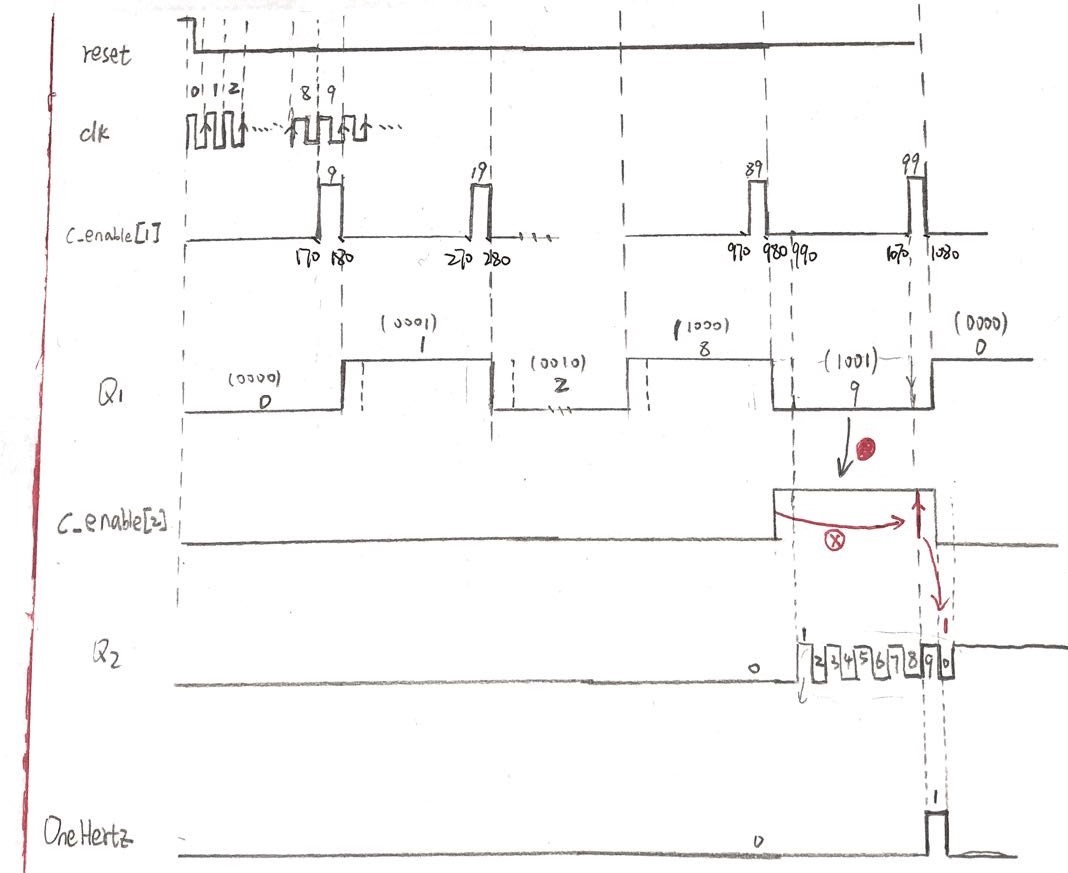

• 由于c_enable[2]=Q1[3] & Q1[0]，起初我认为是Q1有问题；后续画出如下草图发现还是c_enable有问题



• 由于Q1是由计数器生成的，只要使能信号没问题，那么它就还🆗
• 又由于使能信号1和2是我们定义，所以从这里下手解决问题比较方便；
• 由上图知使能信号2有问题，它在计数90-99期间一直为高电平，我们只希望其在99时为高电平。
• 所有修改使能2的赋值：c_enable[2] = Q1[3] & Q1[0] & c_enable[1]
• 同理我们也要修改OneHertz = Q2[3] & Q2[0] & c_enable[2];，让其只在999时才有效；否则其在900-999一直有效；

Final answer

module top_module (
    input clk,
    input reset,
    output OneHertz,
    output [2:0] c_enable
); //
    reg [3:0] Q0,Q1,Q2;
    assign c_enable[0] = 1'b1;
    assign c_enable[1] = Q0[3] & Q0[0];
    assign c_enable[2] = Q1[3] & Q1[0] & c_enable[1];
    assign OneHertz = Q2[3] & Q2[0] & c_enable[2];
    bcdcount counter0 (clk, reset, c_enable[0], Q0);
    bcdcount counter1 (clk, reset, c_enable[1], Q1);
    bcdcount counter2 (clk, reset, c_enable[2], Q2);
endmodule

Advanced problem(❓)

⭐如何实现50%(xx%)占空比的10(xx)倍频电路
