Testbench(1)

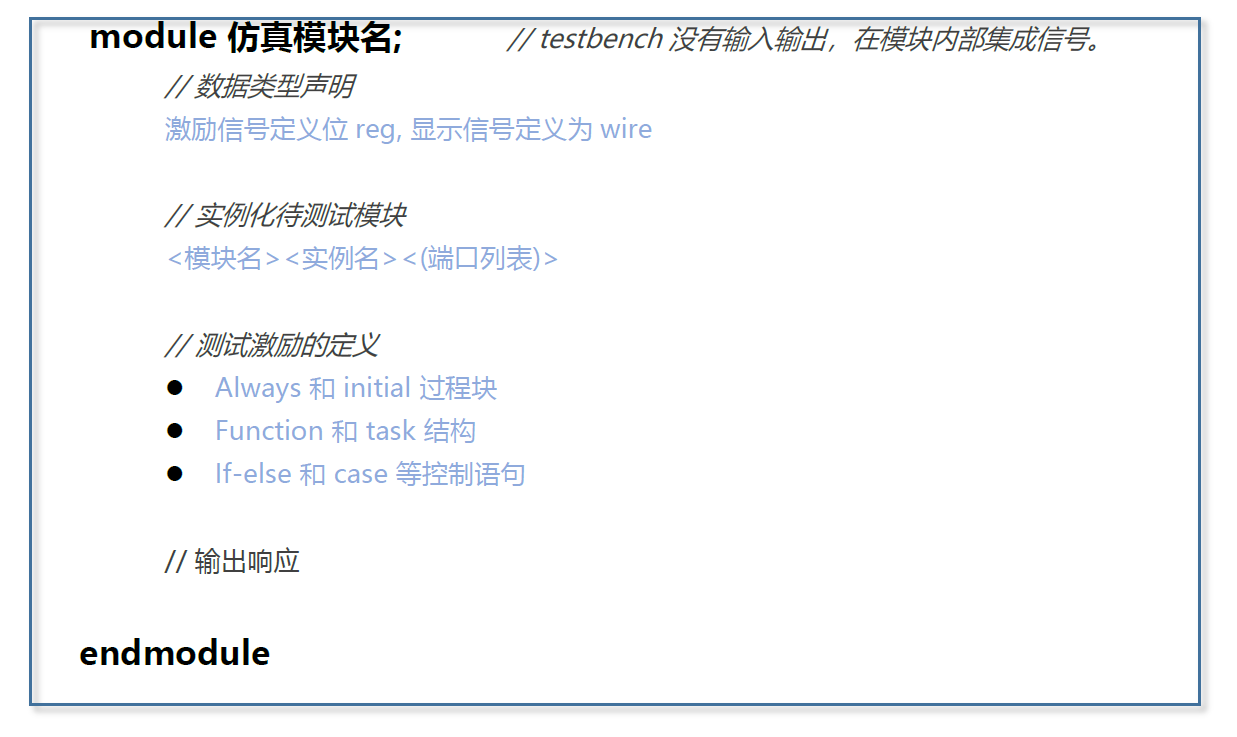

1、testbench的结构

1. testbench没有输入输出接口

2. 测试模块只负责对待测试系统接口提供激励信号;并监控输出

3. testbench代码不需要可综合，即不被实现成电路

4. 产生适当的激励并达到覆盖率要求

   ---

2、测试激励的描述方式

1. 信号的初始化

   第一种: initial 初始化
   initial a = 0;

   第二种: 定义信号时初始化
   reg[3:0] cnt = 4'b1010;

2. 延迟控制

   1. 延迟语句

      • 外部时间控制

        initial #5 a = b;(等待5tick后计算右端的值并赋值给左边👈)

        等价于:
        initial
        begin
            #5;
            a=b;
        end

      • 内部时间控制

        initial a = #5 b;(先计算右端的值，等待5tick后再把值赋给左边👈)

        等价于
        initial
        begin
        	temp = b;
        	#5;
        	a = temp;
        end

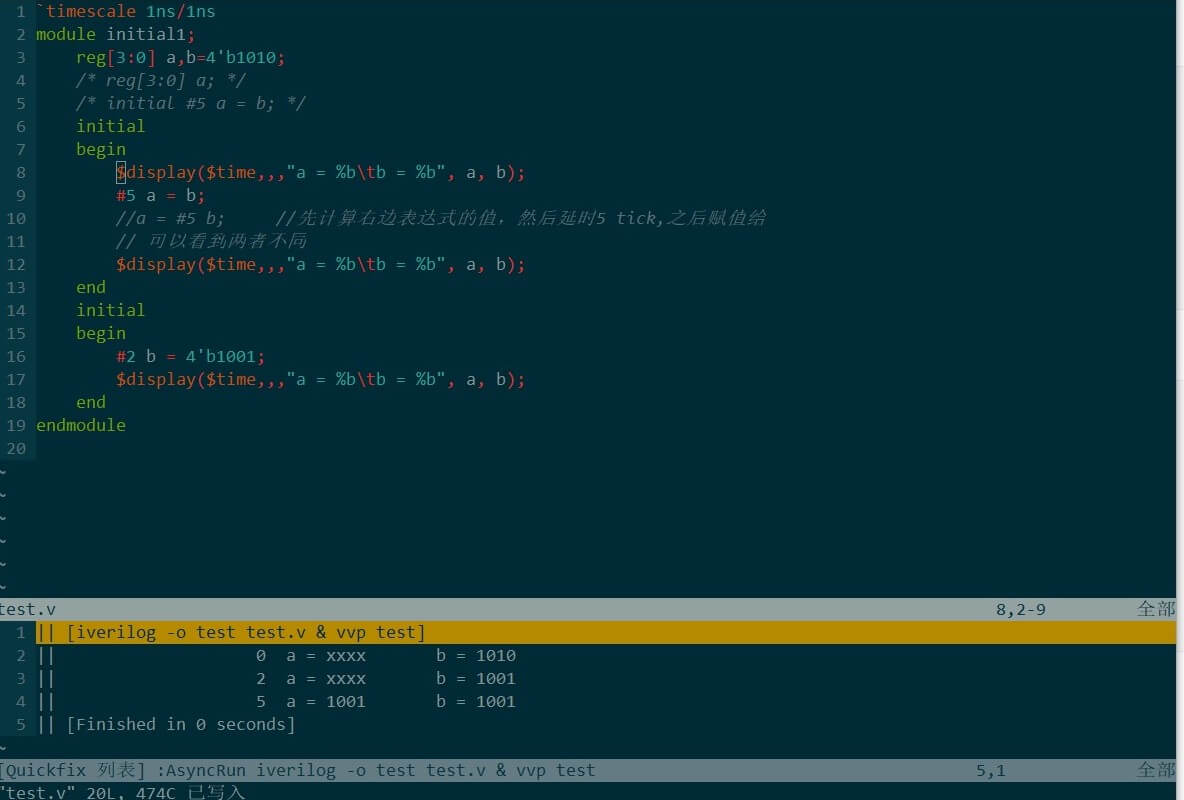

        验证程序如下：





        可以清楚地看到：

        ​ 第一种延时语句，在0-5tick之间只要b变化了,那么第五tick

        时刻a被赋予的值就是b第五时刻的值。

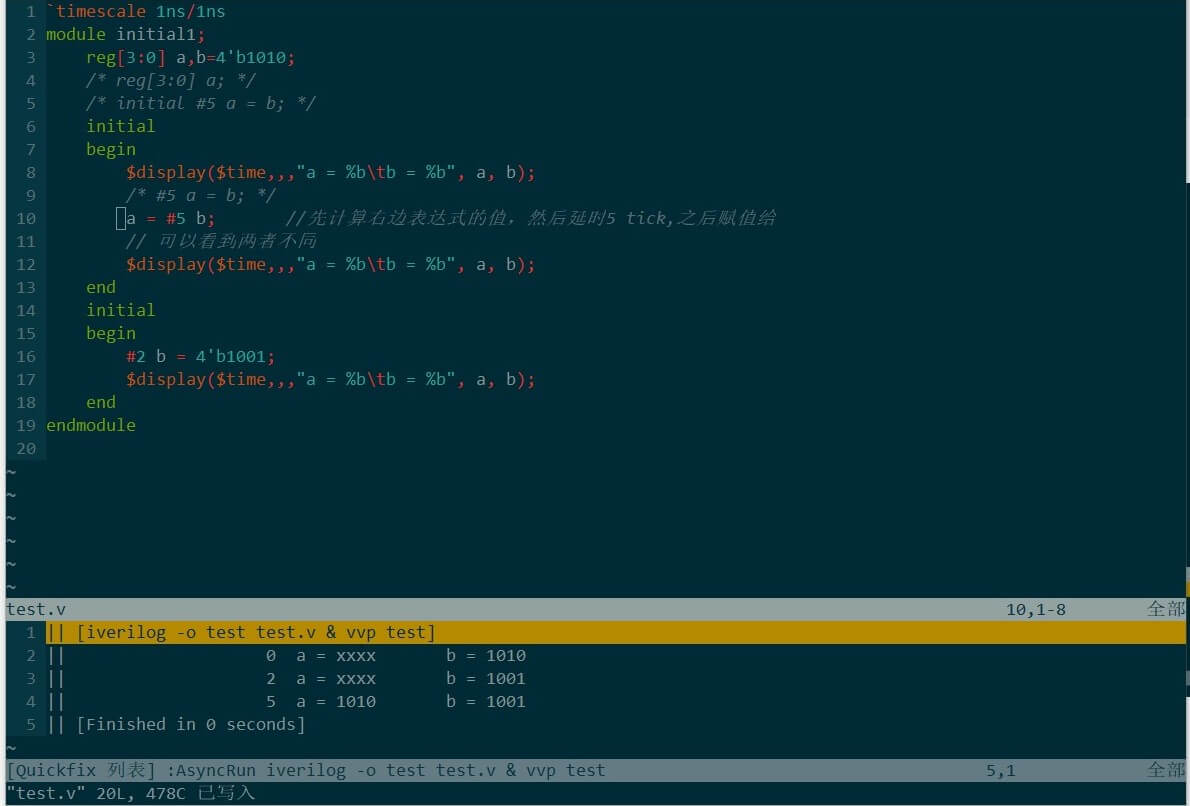

        ​ 而第二种延时语句：b的值在0时刻已经定好了，不管

        b在这期间怎么变化，a最终得到的是b在0时刻的值。

   2. 事件语句

      @(<事件表达式>);

      @(<事件表达式>)行为语句;

      initial
      begin
      	# 10
      	@(posedge en) in = ~in; //en的👆上升沿到来时,in取反
      end

      事件语句@必须等指定事件到来才执行

   3. 等待语句

      wait(<条件表达式>) 行为语句

      always
      	#5 cnt=cnt+1'b1;
      initial
      	wait(cnt == 4'b1111)
      	$display($time,,,"cnt = %b", cnt);
      end

      等待语句只有条件为真时才执行。

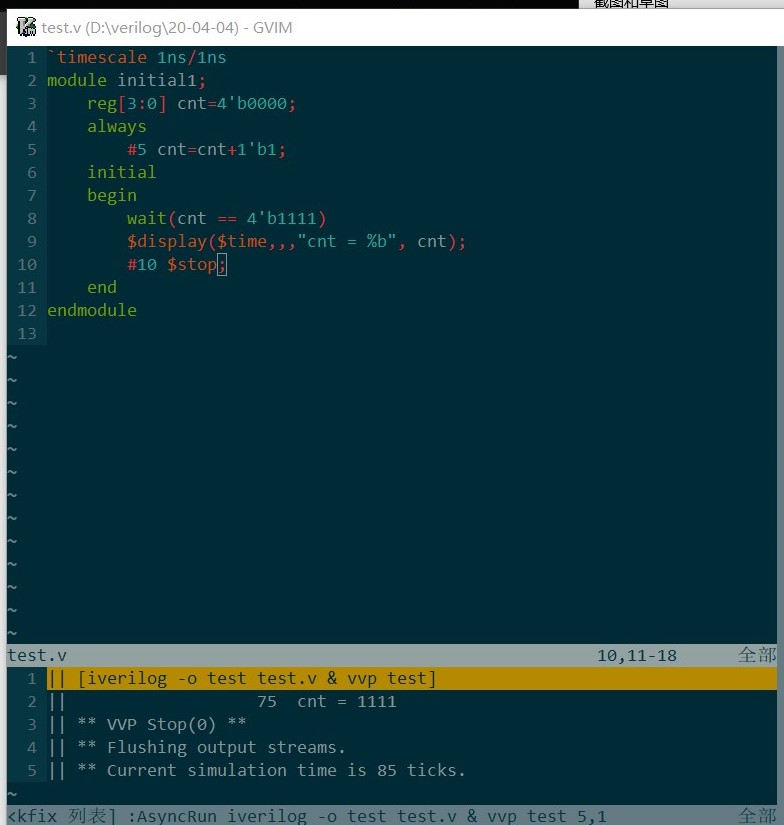

      可以看到第0时刻cnt = 0

      第5时刻cnt = 1

      以此类推；直到第75时刻 cnt = 15

      再过10tick 就终止仿真了。总过时常85tick
