1、1bit全加器

$$S = A\oplus B \oplus C_{in}$$ $$C_{out} = AB + (A \oplus B)C_{in}$$

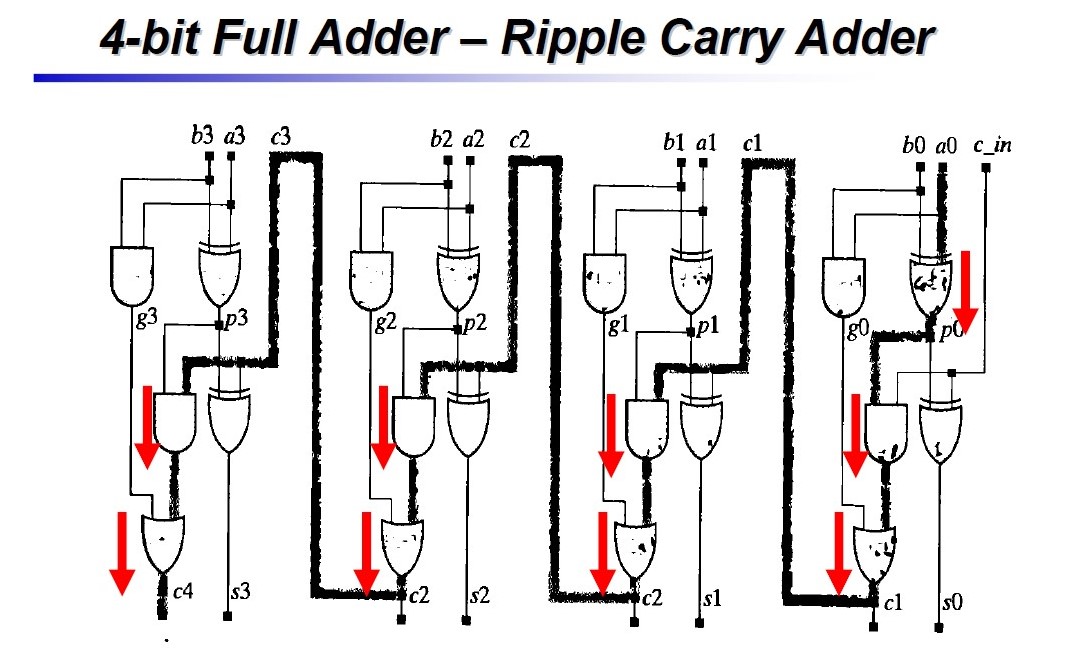

2、4bit行波加法器

可以看到要得到最后的进位要经过9个门的延时。

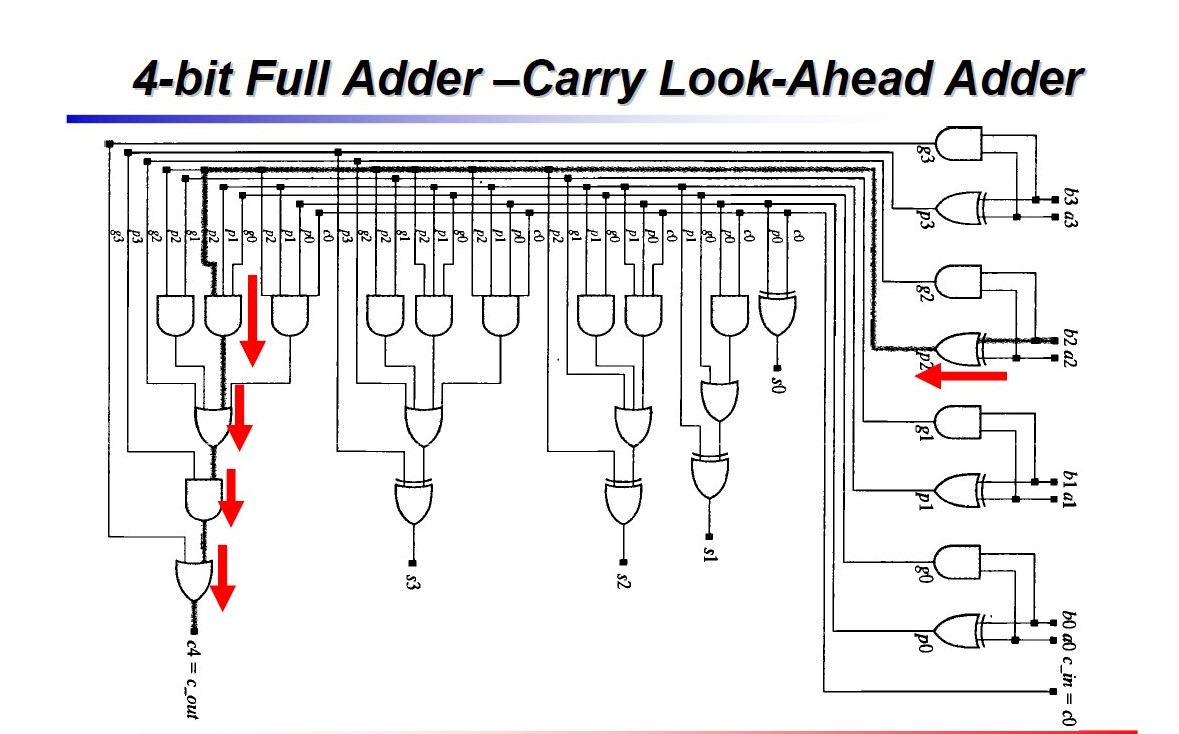

3、4bit超前进位加法器

$$进位产生信号:g_i = A_iB_i$$ $$进位传输信号:p_i = A_i\oplus B_i$$ $$则：S_i = p_i \oplus c_i$$ $$C_{i+1} = p_ic_i + g_i\quad(c_o = c_{in})$$

判断进位的步骤:

1. 如果 $g_i$=1 (其他不用看肯定会进位)
2. 如果 $g_i$=0；看传输信号$p_i$。
3. 如果 $p_i$=0; 那不用看，已经否决了进位
4. 如果 $p_i$=1; 那么用同样的方法看下一位是否有进位

判断结果的步骤: 只需把传输信号与进位信号异或。

化简得到：

$$c_1 = g_0 + p_oc_0(3个门延时)$$ $$c_2 = g_1 + g_0p_1 + p_1p_0c_0(3个门延时)$$ $$c_3 = g_2 + p_2g_1 + p_2p_1g_0 + p_2p_1p_0c_0(3个延时)$$ $$c_4 = g_3 + p_3g_2 + p_3p_2g_1 + p_3p_2p_1g_0 + p_3p_2p_1p_0c_0$$

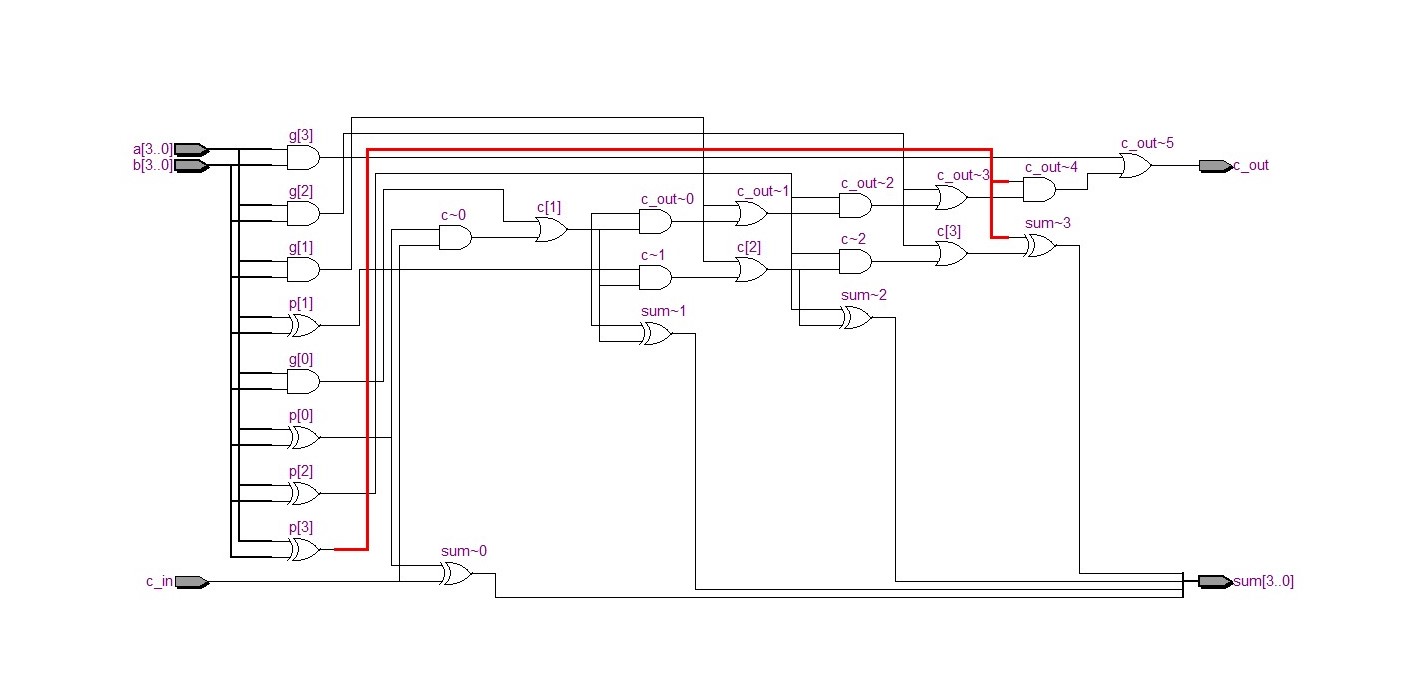

👇下面是经过综合器优化门个数后的图。可以明显看到虽然门个数减少但是延时变长。

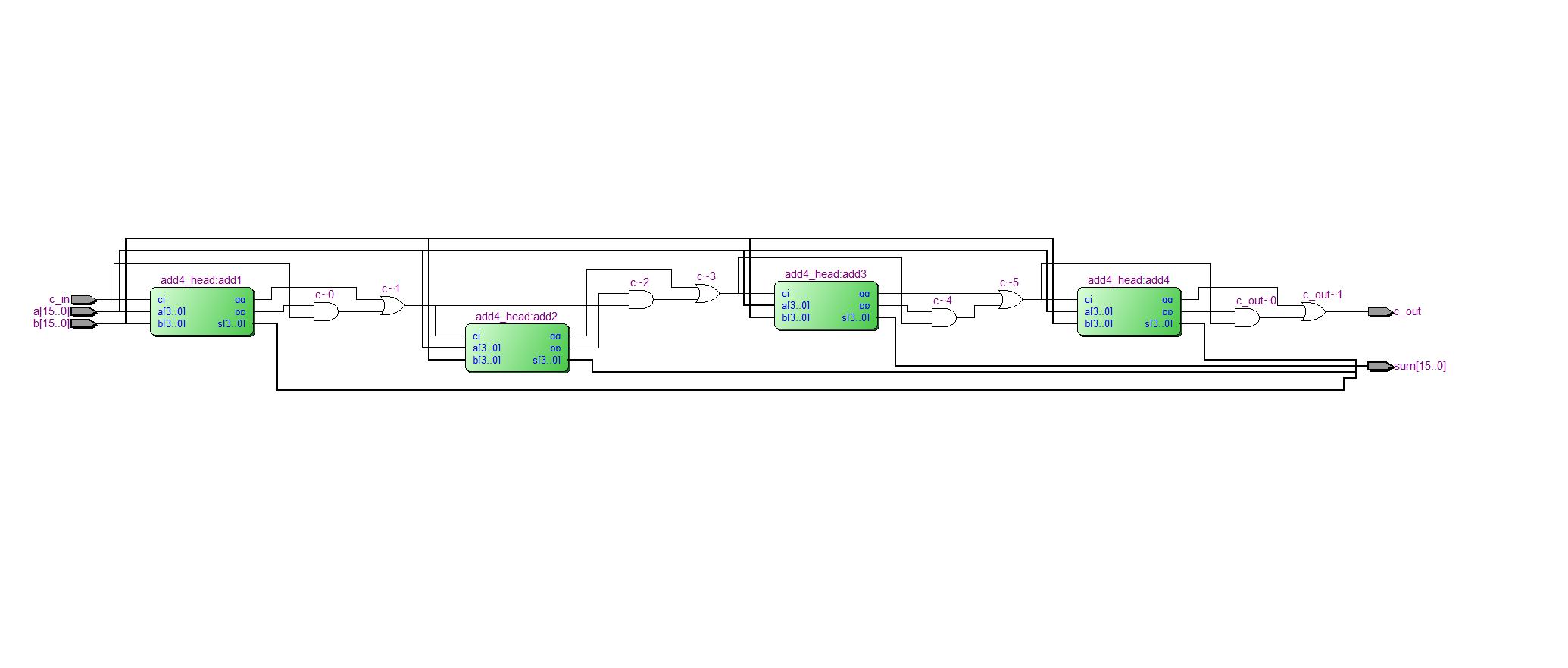

4、超前进位加法器级联

$$pp = p[0] \& p[1] \& p[2] \& p[3](传输信号)$$ $$gg = c_4(进位信号)$$

pp： 代表相加结果为1111的时候。那么低一级要是有进位，传到我这一级，会产生想上一级的进位。

// Author: Wan Li
// time: 2020-04-28
// function: 把4个超前进位组成16位的
// ---------------------------------------------------

/* `include "adder4.v" */

module adder_16(a, b, c_in, sum, c_out);
    input[15:0] a, b;
    input c_in;
    output[15:0] sum;
    output c_out;

    wire[3:0] p, g, c;

    assign c[0] = c_in;
    add4_head add1(.a(a[3:0]),   .b(b[3:0]),   .ci(c[0]), .s(sum[3:0]), .pp(p[0]), .gg(g[0]));
    assign c[1] = g[0] | (p[0] & c[0]);
    add4_head add2(.a(a[7:4]),   .b(b[7:4]),   .ci(c[1]), .s(sum[7:4]), .pp(p[1]), .gg(g[1]));
    assign c[2] = g[1] | (p[1] & c[1]);
    add4_head add3(.a(a[11:8]),  .b(b[11:8]),  .ci(c[2]), .s(sum[11:8]), .pp(p[2]), .gg(g[2]));
    assign c[3] = g[2] | (p[2] & c[2]);
    add4_head add4(.a(a[15:12]), .b(b[15:12]), .ci(c[3]), .s(sum[15:12]), .pp(p[3]), .gg(g[3]));
    assign c_out = g[3] | (p[3] & c[3]);

endmodule
